ROUTER使用方法¶

Q

LTEの電波状況が悪い場所で、安定して通信させる方法を教えてください。

ROUTER導入について¶

Insectsユニットの画像データが定期的に登録されない場合、LTEの電波状況が悪いことが考えられます。

ユニット設置場所の電波状況が悪い場合、ROUTERを導入し電波状況が良い場所へ外部アンテナを設置することにより通信の安定改善を行うことが可能な場合があります。

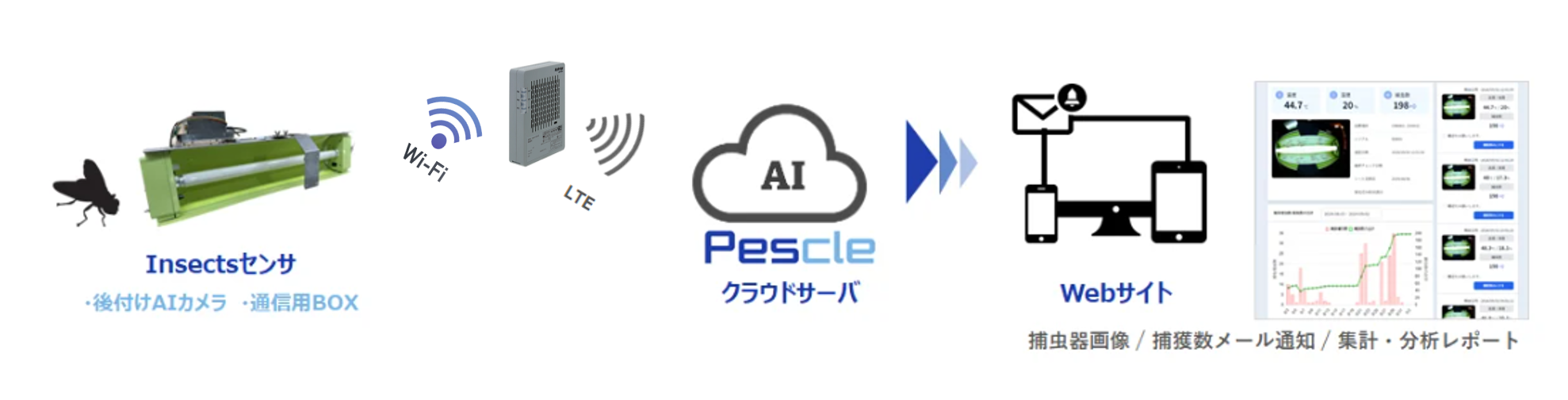

ROUTERを使用した場合の構成図は、以下となります。

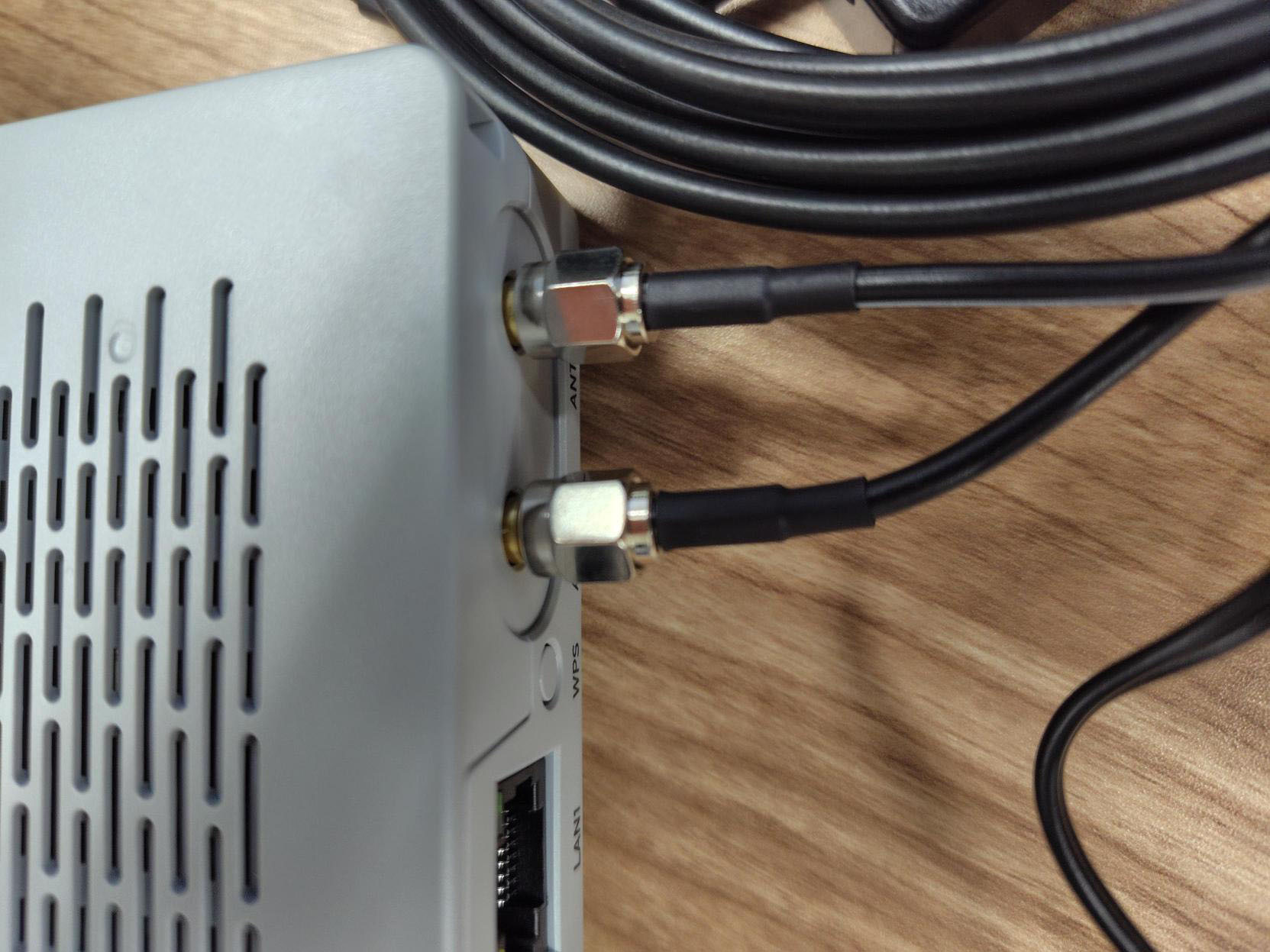

外部アンテナをROUTERに接続してご使用ください。

※ ROUTER出荷時、ディップスイッチは外部アンテナ使用に設定（ディップスイッチ１→ ON）

ユニットはROUTERのSSIDを検出すると、自動的にROUTERのWi-Fiに接続し、以降ROUTER経由でデータ通信を行います。

※ ROUTERの電源断等が発生した場合は自動的にLTE通信に切り替わります。

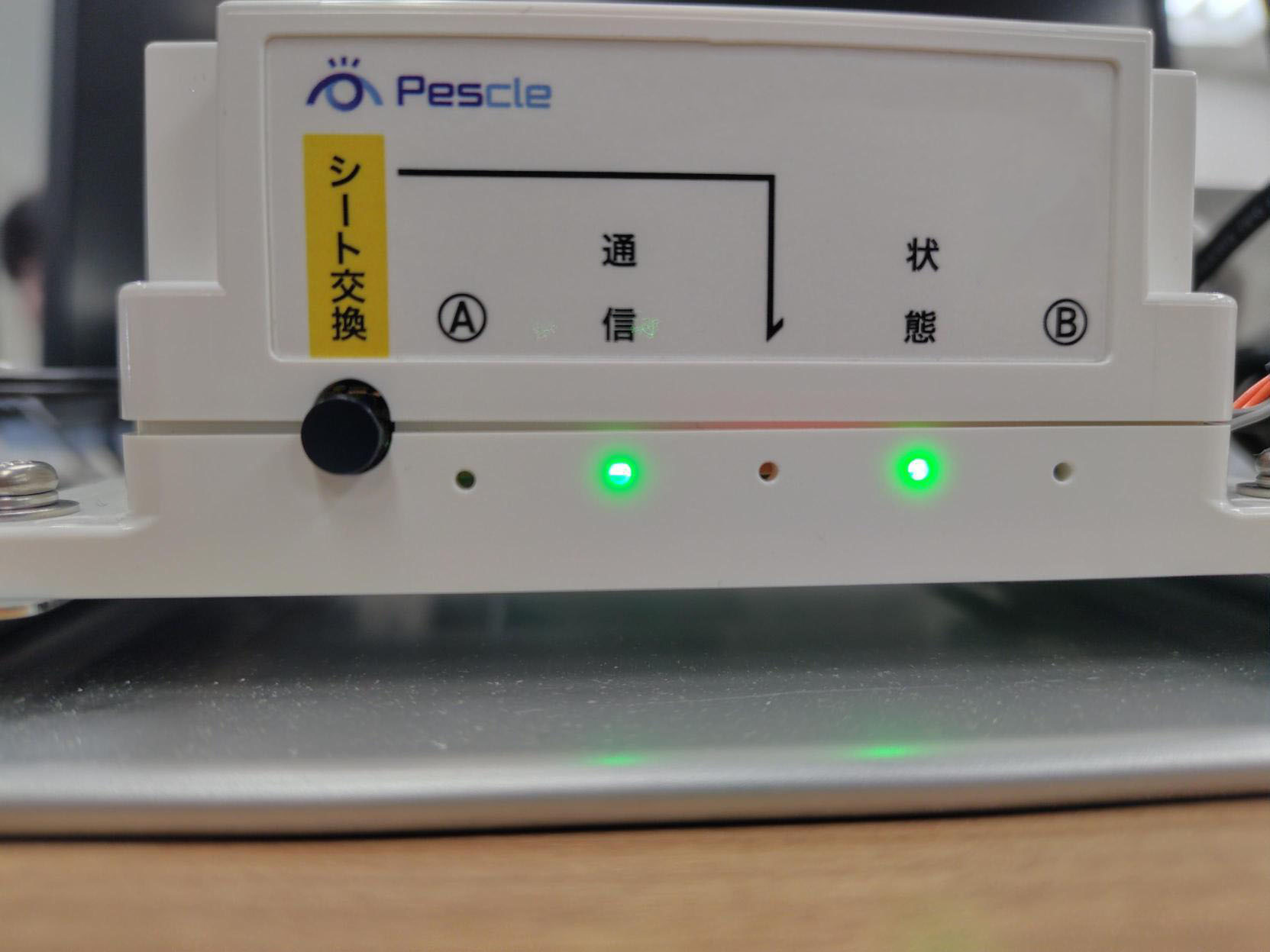

ユニットが正常にROUTERに接続している場合、「通信」のLEDが緑色点灯します。

※「通信」のLEDが緑色点灯を継続する場所にROUTERを設置してください。
※ユニット内蔵のSIMでLTE接続している場合は青色点灯となります。

① ROUTERにACアダプタを接続します。
② ACアダプタ接続後、PWR/WAN/Wi-FiのLEDが橙色点灯（約２秒間）します。
③ ルーター起動後、PWRが橙色点灯、WAN/Wi-Fi消灯となります。(約１分）
④ 起動するとLEDは本電波強度表示モードの表示になります。

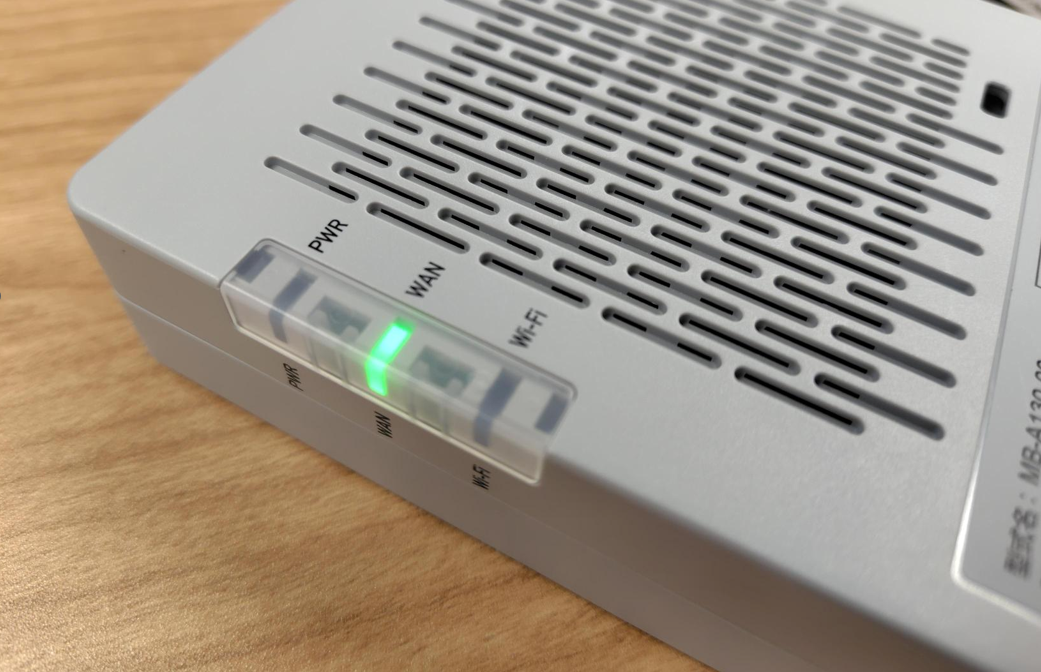

参考：左の写真は「レベル２」を表示しています。

PWR/WAN/Wi-Fi の3 つのLED を使用して、その場所の電界強度を簡易的に示します。
ROUTERを設置するとき、よりLED の点灯レベルが高い（アンテナの本数が多い）場所を選択して設置します。
※レベル２以上を推奨します。

ROUTERは本電波強度表示モードに設定済みです。（ディップスイッチ４→ON）電源投入時、約1分間PWRが橙色に点灯し、その後本電波強度表示モードに移行します。

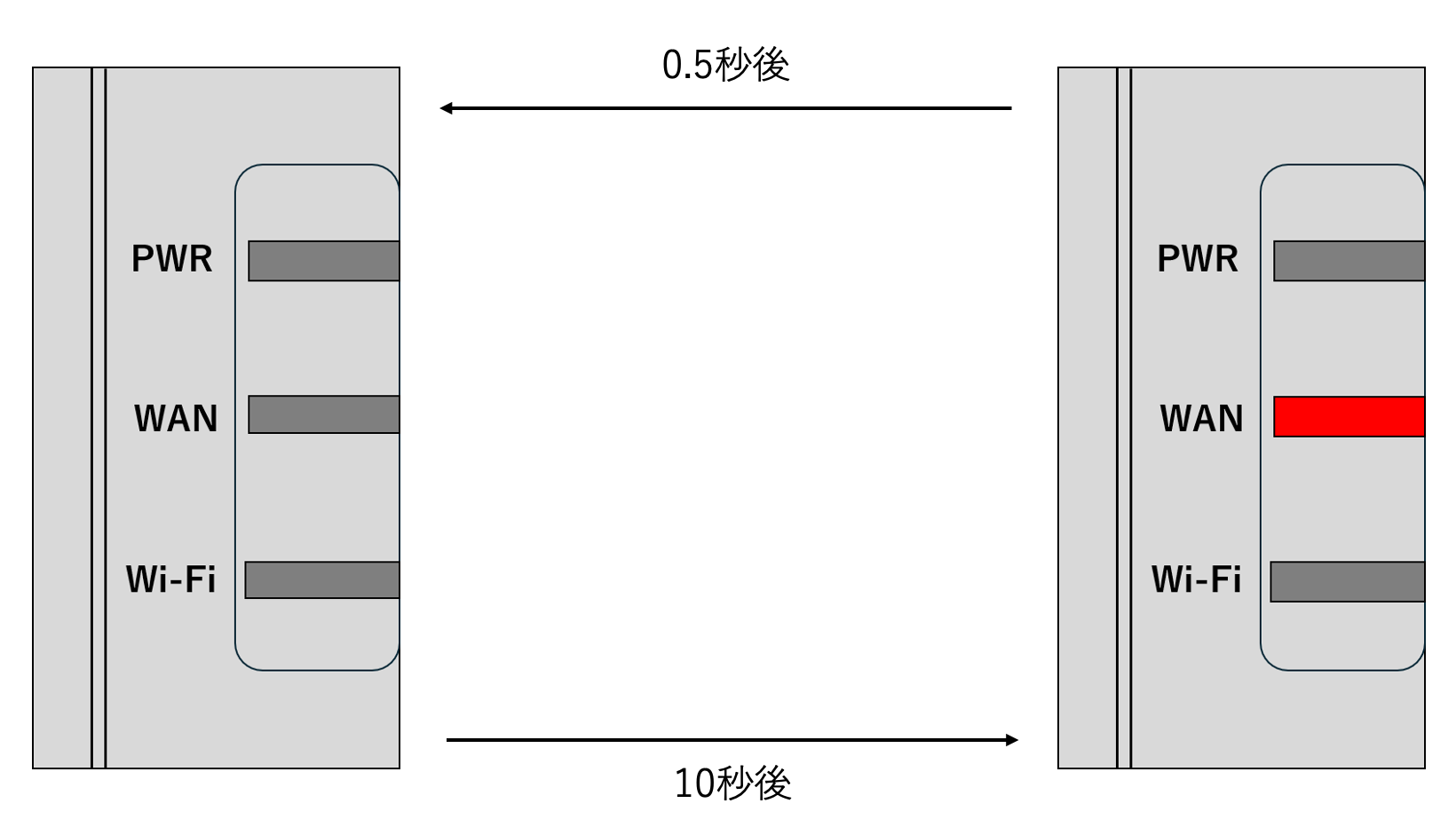

(*1) LED が10 秒間消灯状態となり、その後0.5 秒間赤色点灯状態となり、これが繰り返されます。

レベル4	レベル3	レベル2	レベル1

ROUTERを置く場合、付属しているスタンドを使用してください。

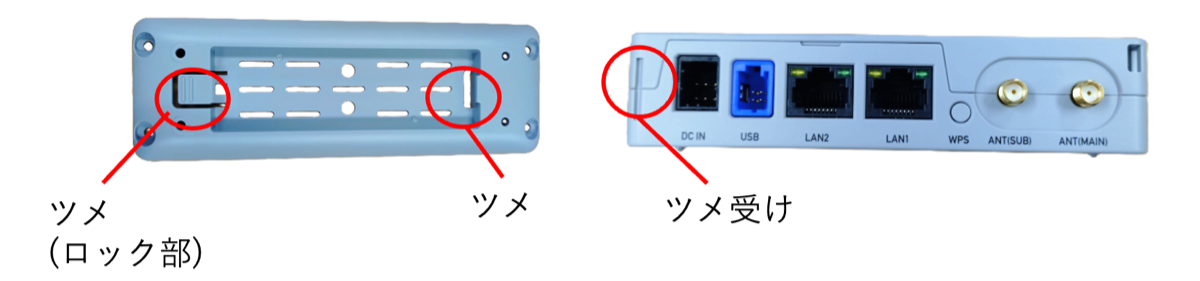

またスタンドを使用する際は、ツメでROUTERをしっかり固定してください。

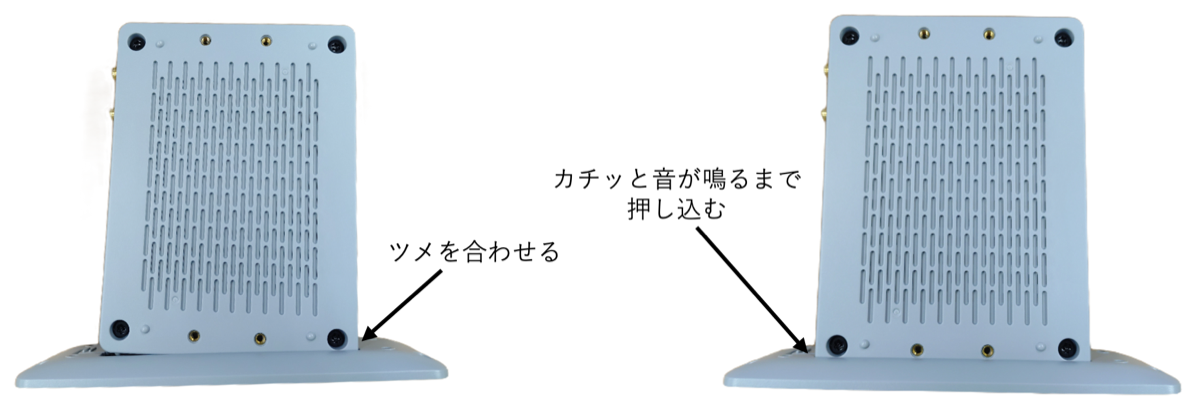

①片側のツメとツメ受けを合わせる
※ロック部がついていない方を合わせてください ②もう一方をカチッという音が鳴るまで押し込む

室内に設置する場合、より高い位置に設置することにより、機器等の障害物による遮断の影響を小さくでき、感度の向上が期待できます。

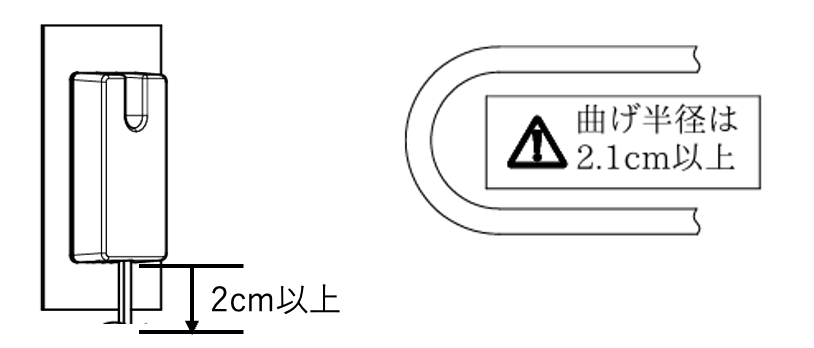

ケーブルをアンテナの出口から2cm以上まっすぐに引き出して設置してください
- 注：アンテナの出口で直ちに曲げると、ケーブルにストレスがかかり、特性が劣化します
ケーブルは折りたたまずに余裕をもって引き回してください
長さが余る場合は直径12cm以上の径でゆったりと巻いてください
ケーブルを曲げる場合は最小曲げ2.1cm以上を守って設置してください

「内部アンテナ」を使用する場合は以下の操作を行ってください。＊「外部アンテナ」を未使用としたい場合

①ROUTER底面の蓋を開ける
②DIPスイッチの1を上にあげる(外部アンテナをOFFにする)
③外部アンテナを取り外す

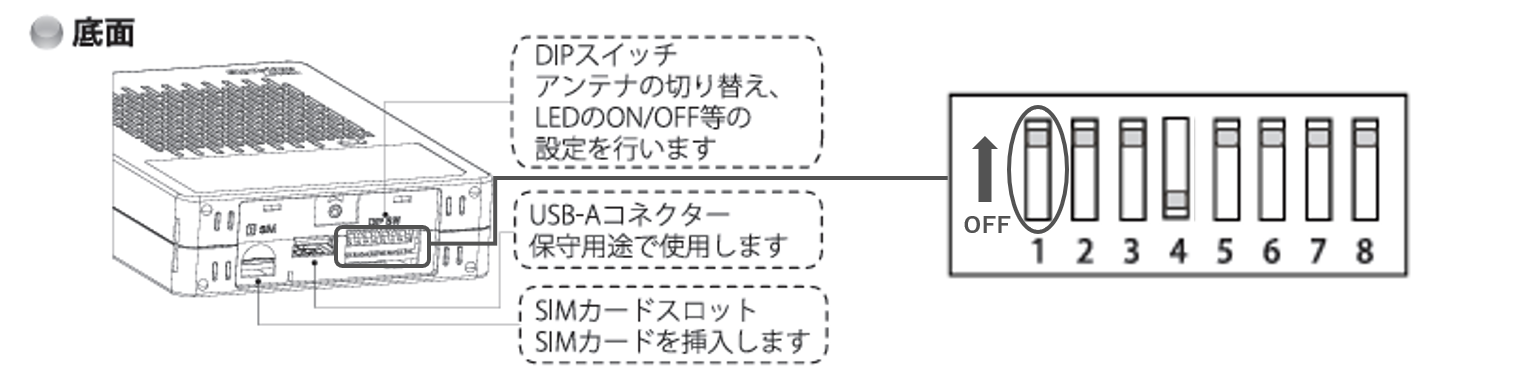

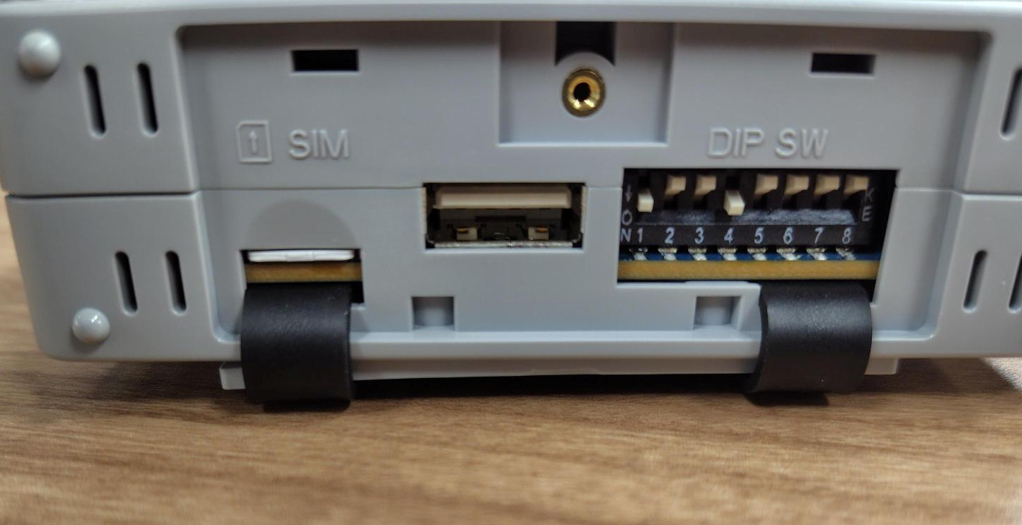

DIPスイッチが以下のような状態になっていれば内部アンテナへの切替完了です。

DIPスイッチの切替

※外部アンテナを使用に戻す際は、外部アンテナを取り付けDIPスイッチの1をONにしてください
