ランプ表示の説明

Q

正常起動した通信BOX（捕虫器カメラ）のランプの表示を教えてください。

正常起動時のランプは、以下の点灯、点滅、消灯状態となります。

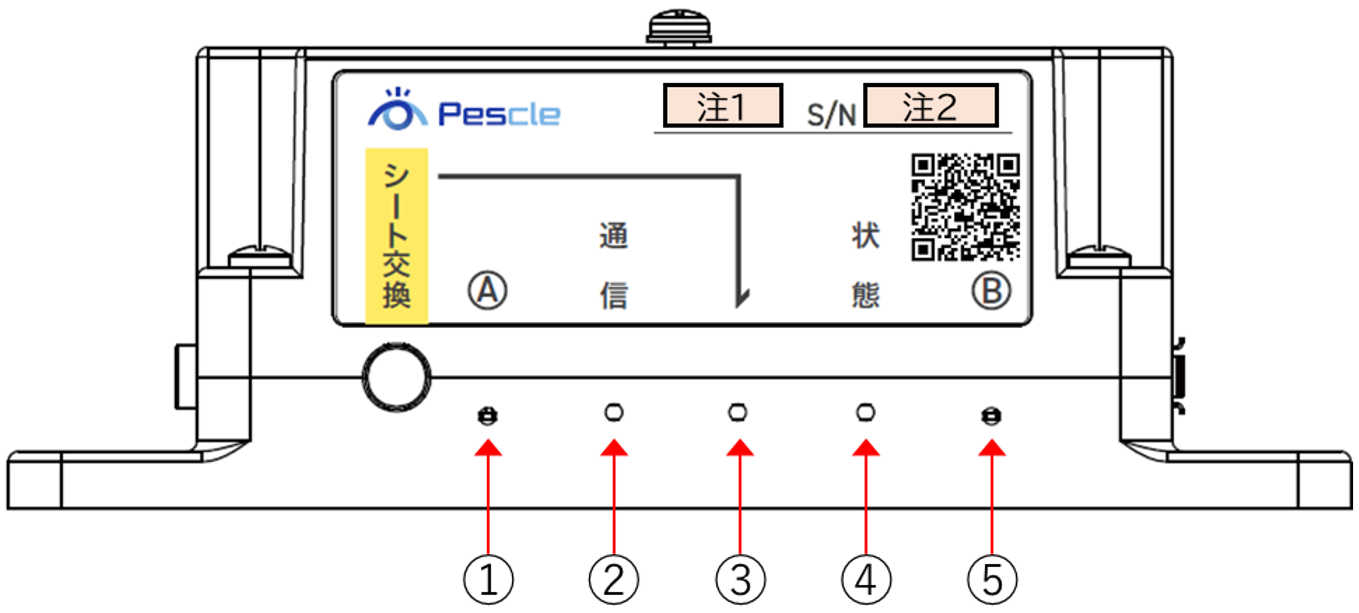

【PIF‐02の場合】

注1． Pescle IDを表示
注2. S/Nを表示

図番号	ランプ名称	正常起動後の表示	説明
①	Ａ	青：点滅	通信BOXのLTE接続状態が正常
②	通信	青：点灯	LTE接続状態が正常（点滅の場合、電波強度が弱い） ※ルータ使用時（WiFi接続時）は、緑点灯
③	（シート交換）	消灯	通常動作中 ※シート交換ボタンを押した場合は、点滅→点灯
④	状態	緑：点灯	通信BOXのプログラム状態が正常
⑤	Ｂ	緑：点滅	通信BOXのプログラム状態が正常

各ランプの点灯、点滅、消灯条件は以下の通りです。
異常なランプ状態の場合、再起動を実施してください。
それでも異常状態が続くようでしたら、お手数をおかけしますがご連絡をお願いします。

図番号	ランプ名称	正常起動後の表示	説明
①	Ａ	青：点滅 青：点灯 消灯	通信BOXのLTE接続状態の表示 ・青点滅　　　　　　 ：LTE通信している ・青点灯又は消灯 ：LTE通信していない
②	通信	青：点灯/点滅 緑：点灯 消灯	通信ネットワーク状態の表示 ・青点灯 ：LTE接続している状態で、電波強度「強」 ・青点滅 ：LTE接続している状態で、電波強度「弱」 ・緑点灯 ：ルータ（WiFi）を使用している ・消灯　　：通信接続ができていない
③	（シート交換）	消灯 緑：点灯/点滅 赤：点灯	シート交換の状態の表示 ・消灯　　：通常動作中 ・緑点灯 ：シート交換ボタンを押してから次の定時撮影までの表示 ・緑点滅 ：シート交換ボタンを押した直後の表示 ・赤点灯 ：シート交換処理が異常
④	状態	緑：点灯/点滅 赤：点灯 黄：点灯 消灯	通信BOXのプログラム状態の表示 ・緑点滅 ：プログラムの動作中 ・緑点灯 ：正常 ・赤点灯 ：カメラ関係の異常 ・黄点灯 ：ネットワーク関係の異常（通信エラー） ・消灯　　：プログラムの起動中
⑤	Ｂ	緑：点滅 緑：点灯 消灯	通信BOXのプログラム状態の表示（電源管理/死活監視） ・緑点滅 　　　　　　：正常 ・緑点灯又は消灯 ：異常

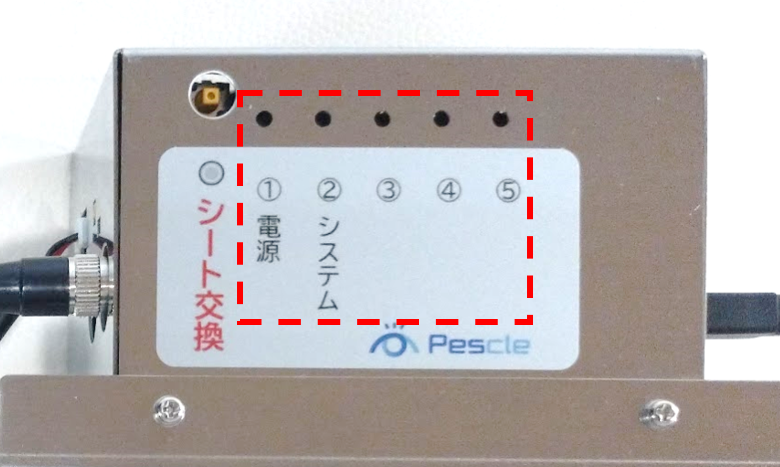

【PIF‐01の場合】 ※ソフトウェア 最新バージョン

ランプ名称	正常起動後の表示	説明
①電源	赤：点灯	電源供給が正常
②システム	緑：点滅	通信BOXの状態が正常
③	消灯	LTE接続状態が正常（点滅の場合、電波強度が弱い） ※ルータ使用時（WiFi接続時）は、消灯
④	消灯	通常動作中（シート交換の状態の表示）
⑤	消灯	通信BOXのプログラム状態が正常

各ランプの点灯、点滅、消灯条件は以下の通りです。
異常なランプ状態の場合、再起動を実施してください。
それでも異常状態が続くようでしたら、お手数をおかけしますがご連絡をお願いします。

ランプ名称	正常表示	説明
①電源	赤：点灯 消灯	電源の供給状態の表示 ・赤点灯 ：電源供給時の表示 ・消灯　　：電源未供給時の表示
②システム	緑：点滅 緑：点灯 消灯	通信BOXの動作状態の表示 ・緑点滅 ：正常 ・緑点灯 ：異常 ・消灯　　：異常
③	消灯 赤：点滅 赤：点灯	通信ネットワーク状態の表示 ・消灯　　：LTE接続している状態で、電波強度「強」 ・赤点滅 ：LTE接続している状態で、電波強度「弱」 ・赤点灯 ：異常（通信接続ができていない）
④	消灯 緑：点滅 緑：点灯	シート交換の状態の表示 ・消灯　　：通常動作中 ・緑点滅 ：シート交換ボタンを押した直後の表示 ・緑点灯 ：シート交換ボタンを押してからネットワーク転送完了後、３秒間のみ表示
⑤	消灯 赤：点滅 赤：点灯	通信BOXのプログラム状態の表示 ・消灯　　：通常動作中 ・赤点滅 ：プログラムの動作処理中 ・赤点灯 ：カメラ関係又はネットワーク関係の異常（通信エラー）

【PIF‐01の場合】 ※ソフトウェア 旧バージョン

ランプ名称	正常起動後の表示	説明
①電源	赤：点灯	電源供給が正常
②システム	緑：点滅	通信BOXの状態が正常
③	消灯	通常動作中（カメラ関係の動作状態の表示）
④	消灯	通常動作中（シート交換の状態の表示）
⑤	消灯	通常動作中（写真データの送信処理状態の表示）

各ランプの点灯、点滅、消灯条件は以下の通りです。
異常なランプ状態の場合、再起動を実施してください。
それでも異常状態が続くようでしたら、お手数をおかけしますがご連絡をお願いします。

ランプ名称	正常表示	説明
①電源	赤：点灯 消灯	電源の供給状態の表示 ・赤点灯 ：電源供給時の表示 ・消灯　　：電源未供給時の表示
②システム	緑：点滅 緑：点灯 消灯	通信BOXの動作状態の表示 ・緑点滅 ：正常 ・緑点灯 ：異常 ・消灯　　：異常
③	消灯 赤：点滅 赤：点灯	カメラ関係の動作状態の表示 ・消灯　　：通常動作中 ・赤点滅 ：カメラ撮影時の表示
④	消灯 緑：点滅 緑：点灯	シート交換の状態の表示 ・消灯　　：通常動作中 ・緑点滅 ：シート交換ボタンを押した直後の表示 ・緑点灯 ：シート交換ボタンを押してから次の定時撮影までの表示
⑤	消灯 赤：点滅 赤：点灯	写真データの送信処理状態の表示 ・消灯　　：通常動作中 ・赤点滅 ：写真データをネットワークに送信処理中の表示 ・赤点灯 ：写真データをネットワークに送信不可時の異常表示
