ハードウェアを準備する(PIF‐01)

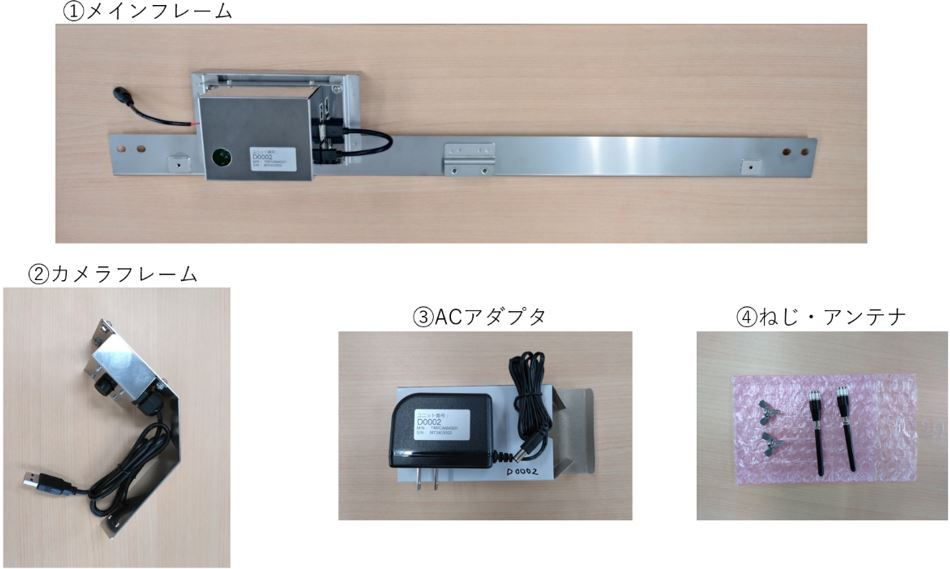

同梱物、および取り付け準備の手順を説明します。以下の同梱物が揃っていることをご確認ください。

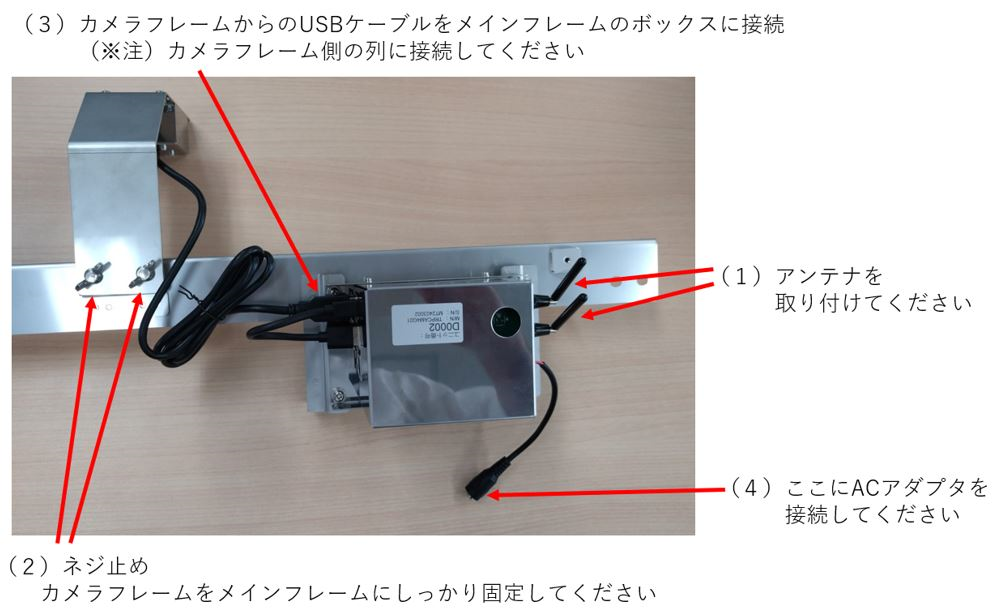

同梱物が揃っていたら、下図の手順に従って取り付けの準備をしてください。

Hint

カメラキャップを外してご使用ください。

捕虫器カメラが準備できたら、以下の内容に注意して捕虫器ESCO641に取り付けてください。

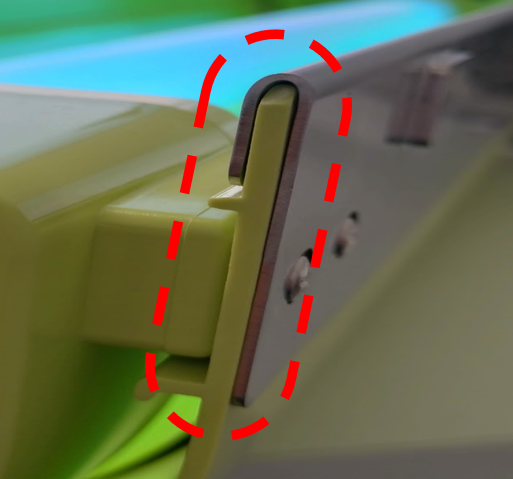

①捕虫器カメラのメインフレームのU字構造部を、捕虫器ESCO641の上側のフレームにはめ込んでください。

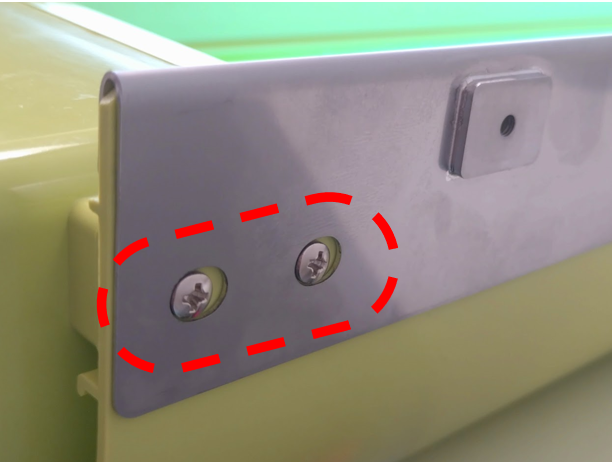

②捕虫器カメラのメインフレームの両サイドの穴２か所を、捕虫器ESCO641側の両サイドのねじに収まるように取り付けてください。

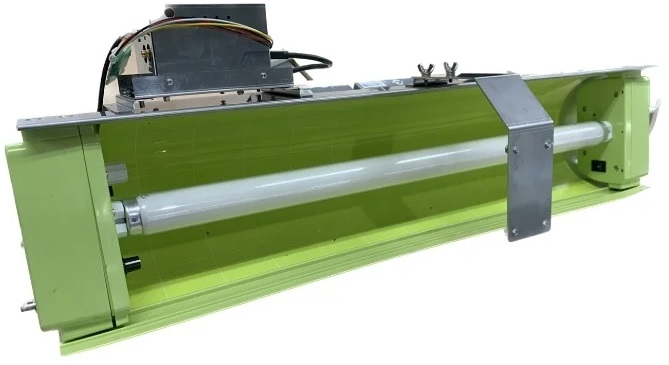

③捕虫器カメラを捕虫器ESCO641に取り付けた状態です。
